Entre las ediciones especiales que miramos por curiosidad antes de preguntar por el sonido, los vinilos zoótropo tienen un lugar particular. En un video vemos un disco girando y, sobre su superficie, un pájaro bate las alas o una figura parece caminar. Al detener el plato aparecen las distintas posiciones del dibujo, repartidas alrededor del centro. Queda la inquietud de ponerlo en nuestra tornamesa y comprobar cómo consigue ese movimiento.
Ese momento puede traer una sorpresa: bajo la lámpara de la sala, los dibujos pasan y se mezclan, sin que la figura haga lo que vimos en el video. Para observar la animación hacen falta unas condiciones de captura o iluminación relacionadas con el diseño. Antes de comprar una edición por ese detalle, conviene mirar sus instrucciones. Así sabremos si la secuencia se aprecia a través de la cámara del teléfono, con una luz estroboscópica o con algún ajuste específico de velocidad.
A quienes nos gusta el objeto completo —la carpeta, la impresión, la etiqueta y el disco—, este tipo de edición nos propone otra manera de mirar el vinilo. También despierta ganas de dibujar una secuencia propia. Para empezar no hace falta encargar un prensado: podemos resolver el movimiento sobre papel, distribuir los cuadros en una plantilla circular y probar el resultado antes de hablar con un fabricante.
Qué ocurre cuando el dibujo empieza a moverse
El principio viene del zoótropo, uno de los aparatos anteriores al cine. Su cilindro contiene una sucesión de imágenes y unas ranuras que permiten verlas durante instantes breves al girar. Esos momentos de visión separados hacen que percibamos las posiciones sucesivas como un movimiento. En el vinilo, la secuencia se reparte alrededor del disco y la rotación de la tornamesa la lleva una y otra vez por el mismo lugar.
Para que el efecto se reconozca, debemos ver esas posiciones de forma intermitente. Una luz estroboscópica puede hacerlo mediante destellos; una cámara, mediante sus cuadros de captura. La frecuencia debe relacionarse con la velocidad del plato y la disposición de los dibujos. Si esa relación cambia, la animación puede desplazarse, parecer que retrocede o perder claridad. Por eso las instrucciones de una edición no necesariamente sirven para otra.
También influye cuánto dura cada instante de captura. Una cámara puede grabar a la frecuencia adecuada y dejar un barrido borroso si la exposición es demasiado larga. Al acortar el tiempo de obturación, cada posición queda más definida, aunque hará falta suficiente luz. Algunos diseños comerciales se preparan para una grabación a 30 cuadros por segundo; sus indicaciones pueden pedir una obturación rápida, alrededor de 1/1000 de segundo. Es un punto de partida para esas piezas, no una receta que podamos aplicar a cualquier dibujo circular.
Con una luz estroboscópica ocurre algo parecido. Hay diseños cuyas instrucciones proponen 30 Hz, pero la elección depende del número de posiciones y de la velocidad de reproducción. Lo primero será seguir el empaque del disco o del slipmat. Si la animación no aparece, es mejor revisar esas condiciones que asumir que la impresión está mal hecha.
De una secuencia dibujada a una plantilla circular

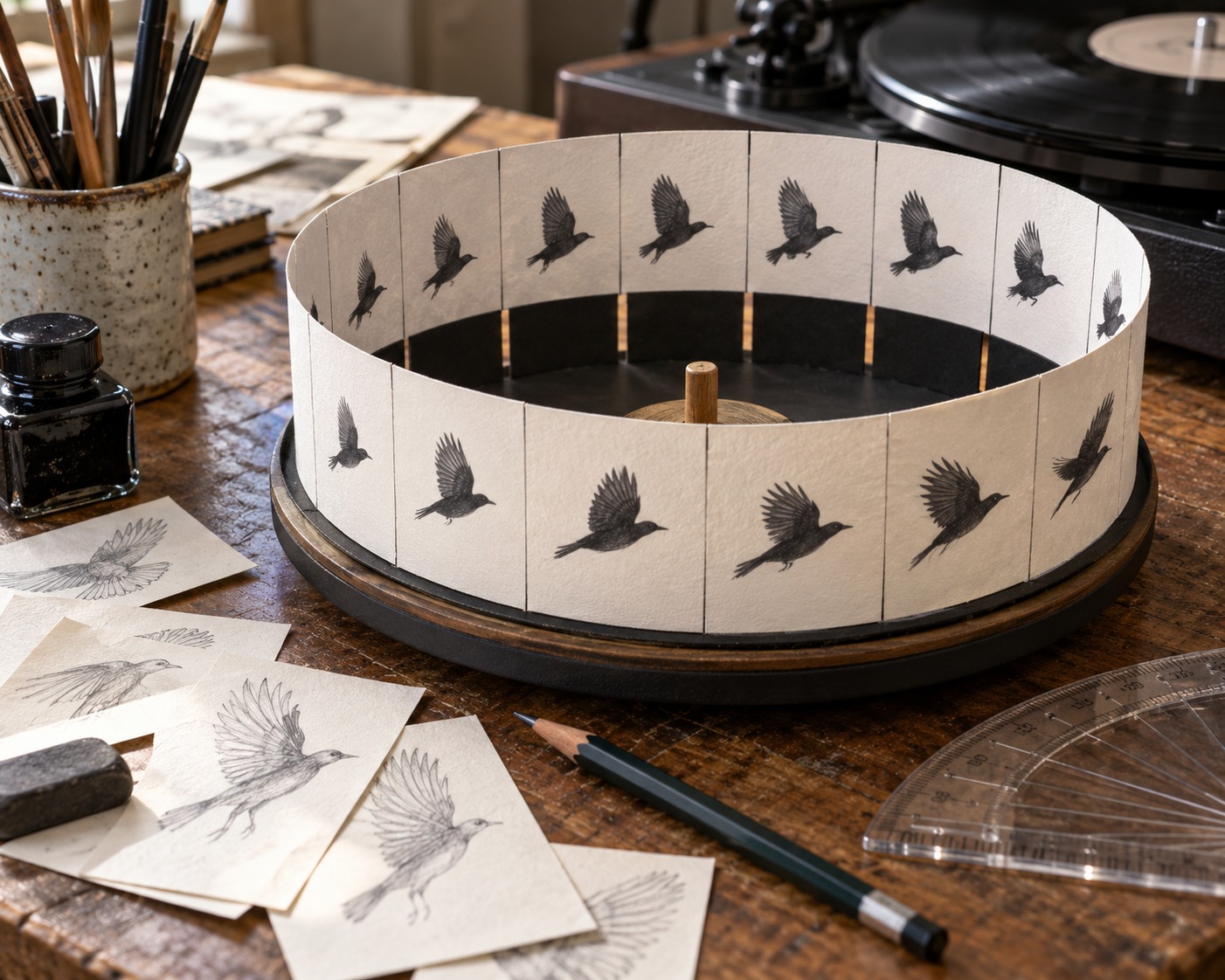

Para una primera prueba escogería un movimiento corto: unas alas que bajan y vuelven a subir. Podemos dibujarlo en doce posiciones, procurando que el último cuadro enlace con el primero. Ese enlace merece tanta atención como los cambios del medio. Si las alas terminan en un lugar incompatible con el comienzo, el salto se repetirá en cada vuelta, aunque los demás dibujos estén bien resueltos.
La distribución se puede preparar con una plantilla radial. Marcamos el centro, trazamos una corona circular y dividimos la vuelta en doce sectores. La cuenta es sencilla: 360 grados divididos entre doce dan 30 grados por posición. Cada dibujo debe ocupar un lugar equivalente dentro de su sector y mantener la misma distancia al centro. Una figura que se desplaza hacia fuera en un solo cuadro parecerá brincar cuando la secuencia vuelva a pasar.
Esta cuenta resuelve la geometría de la prueba. La visualización exige otra comprobación: a 33⅓ rpm, el plato realiza aproximadamente 0,556 vueltas por segundo. Una secuencia de doce posiciones pasa unas 6,67 veces por segundo ante un punto fijo. Ese dato describe nuestra maqueta y ayuda a entender por qué no basta copiar el ajuste de cámara de un diseño diferente. Tendremos que relacionar la captura con lo que realmente hemos dibujado y ensayar sobre el plato.
Las aplicaciones que ayudan a preparar los cuadros
Procreate permite trabajar la secuencia antes de colocarla en círculo. Con Animation Assist podemos recorrer los cuadros, reproducirlos y utilizar la piel de cebolla para comparar una posición con la anterior. Ese primer ensayo ayuda a reconocer un movimiento demasiado brusco o un dibujo repetido antes de dedicar tiempo a la distribución radial.
Cuando la secuencia funciona, Inkscape o Illustrator sirven para construir las guías circulares y colocar las imágenes. Una plantilla con centro, corona y sectores iguales facilita mantener las proporciones. Conviene conservar cada cuadro como archivo independiente: si necesitamos corregir una posición, podremos reemplazarla sin rehacer toda la composición. Quien trabaja habitualmente con video puede preparar una previsualización en After Effects y probar la distribución mediante coordenadas polares; el resultado deberá comprobarse después con la maqueta física.
Imprimiría primero en blanco y negro, con figuras de contorno claro. Las sombras y los detalles pequeños pueden esperar hasta que el movimiento sea reconocible. En esta etapa interesa detectar una mala alineación, una transición desigual o un error en el orden de los cuadros. Ajustar una silueta sobre papel cuesta mucho menos que descubrir el problema después de fabricar la pieza.
Llevar la prueba al plato y pensar en la edición
El soporte definitivo cambia el trabajo. Un slipmat se coloca sobre el plato y ofrece una superficie para la ilustración; un disco con arte integrado requiere coordinar diseño y fabricación. En este último caso, el diámetro útil, el agujero central y la zona ocupada por los surcos condicionan la composición. El fabricante debe indicar qué archivo necesita y dónde puede situarse el dibujo. Una maqueta doméstica sirve para ensayar; pegarla sobre un LP que vamos a reproducir puede afectar el recorrido de la aguja y el equilibrio del disco.
Al probar, anota la velocidad del plato y los ajustes de cámara o luz. Cambia una condición cada vez y vuelve a grabar la misma secuencia. Cuando la figura salte, revisa la alineación de los cuadros; cuando se vea borrosa, comprueba la exposición y la iluminación. Ese registro permite corregir con criterio y repetir después un resultado que haya funcionado.
Antes de sumar un zoótropo a la colección, preguntaría también por la música, el soporte y la edición concreta. La animación ocupa unos segundos de atención; el disco seguirá acompañándonos cuando volvamos a escuchar la cara completa. Si tienes una edición de rock o metal con este recurso, comparte el título y cuéntanos cómo la observas en casa. Nos dará tema para seguir conversando sobre el formato físico en el podcast de A 33 Revoluciones y en nuestro canal de YouTube.
